Pistolet automatique de 9 mm modèle 1950

Aller en bas

Pistolet automatique de 9 mm modèle 1950

Message par Invité le Lun 30 Nov - 21:25

Les Pistolet automatique de 9 mm modèle 1950:










I) Renseignements numériques:

Longueur de l'arme:
195 mm

Longueur du canon:
111 mm

Longueur de la ligne de mire:
155 mm

Hauteur:
135 mm

Poids à vide:
0,860 kg

Poids chargé:
1,047 kg

Contenance du magasin:
9 cartouches

Calibre:
9 mm

Munition:
9 x 19 dite 9 Parabelum

Rayures:
4 à gauche au pas de 270 mm

Vitesse initiale (Vo):
315 m/s

Energie initiale (Eo):
49 kgm

Cadence de tir:
/

Vitesse pratique de tir:
18 coups/min

Portée pratique:
50 m

Portée maxi:
/

Pénétration:
15 cm de sapin à 25 m

Perforation:
/



II) Caractéristiques générales:
Classification:
arme de poing

Subdivision:
pistolet automatique

Utilisation:
combat rapproché

Canon:
rayé, chambre pour étui cylindrique

Système moteur:
arme semi automatique, action directe de la veine gazeuse sur la culasse, court recul du canon, tir en simple action uniquement

Système de fermeture:
culasse calée à verrou fixe

Alimentation:
chargement simple par chargeur amovible à pile unique, indépendant de l'arme, introduction directe

Système de détente:
par détente, barette et gâchette, mécanisme à séparateur

Système de percussion:
percussion circulaire, percuteur appuyé, marteau apparent, armé culasse fermée

Extraction:
extracteur à action normale, axé et poussé par un ressort

Ejection:
éjecteur projetant, fixe, porté par le support de mécanisme (platine)

Sécurités:
au verrouillage par séparateur

Sûretés:
automatiques: sûreté de chargeur, rebondissement du marteau


non automatiques: cran de sûreté du marteau, levier de sûreté

Appareils de pointage:
cran de mire usiné dans la carcasse et guidon sur embase

Accessoires à la puissance de feu:
arrêt du tir culasse ouverte en fin de chargeur, indicateur de chargement, platine amovible

Marquages:
sur la face droite (modèle, munition, et n°), sur la face gauche (fabricant)


indication du modèle (1950) sous la semelle du chargeur

Finition:
phosphatée

Fabricants:
Manufacture d'Armes de Châtellerault


Manufacture d'Armes de St-Etienne

Exemplaires fabriqués:
341 900 de 1953 à 1978

Période d'utilisation:
de 1953 à nos jours (toujours en service)

Versions et dérivés:
/

Classification:
1° catégorie



III) Historique:
Les PA35A et 35S chambrés en 7,65 mm long ne faisant plus le poids en 1945 ils ne verront pas leur carrière se prolonger bien longtemps au sein de nos armées. Il fallut donc leur trouver un successeur digne de ce nom et de préférence de fabrication nationale. En effet, les différentes armes de poing étrangères alors en service étaient certes efficaces mais trop nombreuses et de calibres variés (9 mm parabelum ou cal .45 pour ne citer que ceux là). Il fallait uniformiser notre armement et les munitions qui allaient avec, tout en se gardant de toute dépendance vis à vis de tel ou tel pays.
Le calibre 9 mm ayant fait ses preuves tout au long du conflit, il fut décidé d'adopter la cartouche de 9 mm parabelum pour nos PA et PM et puisqu'on possédait déjà une arme fiable, en l'occurence le PA 35, il suffisait de redessiner les plans afin de l'adapter à la nouvelle cartouche.
La Manufacture d'Armes de St-Etienne fut chargée de cette étude et plusieurs prototypes furent proposés et expérimentés. Suite à des tests comparatifs avec différentes armes, dont un P08 et un P38, l'arme de la MAS fut adoptée en 1950 sous l'appellation de pistolet automatique de 9 mm modèle 1950.
Il fallut apporter néanmoins quelques modifications, ce qui fut fait de 1951 à 1953 par la Manufacture d'Armes de Châtellerault, cette même manufacture étant charger de la fabrication en série. Un premier lot de 12 armes de présérie comportant des plaquettes en noyer fut confectionné puis fut livré un lot de 100 exemplaires de série. Ceux ci avaient les caractéristiques définitives et en particulier des plaquettes en plastique noir remplacant les plaquettes en noyer.
La MAC fabriqua 221 900 PA 50 de mars 1953 à juin 1963 puis la fabrication fut reprise par la MAS qui en fabriqua 120 000 de novembre1963 à avril 1978.
Les matricules de la MAC sont précédés d'une seule lettre (A à W) et ceux de la MAS de deux lettres (FG et FH exclusivement).
Remplacant petit à petit l'armement hétéroclite alors en service, le PA MAC 50 sut s'imposer par sa robustesse, sa simplicité et sa facilité d'entretien, il équipe entièrement l'armée française (terre, air, mer), c'est l'arme de défense par excellence des officiers et des personnels dont l'arme de dotation n'est pas le FAMAS (tireurs LRAC etc...). Equipant également la Gendarmerie, il a du laissé sa place ces dernières années au PA MAS G1 plus adapté comme arme de "police". Sa carrière continue néanmoins au sein de nos armées malgré son remplacement dans certaines unités (commandos etc....) par des armes en double action et à capacité de chargeurs augmentée. Il est vrai qu'avec ses 50 ans de service le PA MAC 50 est le doyen de nos outils de défense, battu seulement par la mitrailleuse de 12,7 mm M2HB mais qui n'est pas de conception nationale. Malgré ses qualités indéniables il montre ses limites (tir en simple action uniquement, chargeur réduit, levier de sûreté mal placé et crochet de chargeur un peu trop prohéminent.....), son remplacement est donc à l'étude, en attendant il continue son bonhomme de chemin sans faire de vagues.

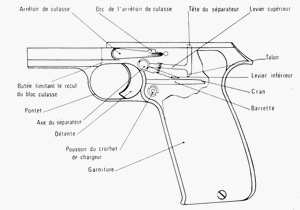

IV) Fonctionnement et constitution:


Arme fabriquée en acier usiné, chargeur en tôle d'acier soudée. Robuste, bien en main, d'un fonctionnement sûr et bien finie elle comporte quelques améliorations par rapport aux armes de la génération précédente dont le changement de calibre, le mode de verrouillage du canon qui passe de un à deux tenons et la forme de la poignée. Ces 2 caractéristiques ont été "récupérées" sur le PA 35A, le reste de l'arme étant très largement le fruit du redimensionnement du PA 35SM1. La glissière et le canon sont classiques des armes du système Browning.





source : http://armesfrancaises.free.fr/PA%20MAC50.html

Invité
Invité


Revenir en haut Aller en bas

Re: Pistolet automatique de 9 mm modèle 1950

Message par Admin le Mar 1 Déc - 4:45

[Vous devez être inscrit et connecté pour voir cette image] [Vous devez être inscrit et connecté pour voir cette image] [Vous devez être inscrit et connecté pour voir cette image]


Source : http://armesfrancaises.free.fr/PA%20MAC50.html
avatar
Admin
Admin
Admin

Localisation : Roux
Messages : 4458
Date d'inscription : 10/11/2009

http://patrianostra.forum-actif.eu

Revenir en haut Aller en bas

Re: Pistolet automatique de 9 mm modèle 1950

Message par Invité le Mar 1 Déc - 6:13

Tite question: le MAC 50, excellente arme, mais quelle est l'arme de point actuellement en dotation dans l'armée et LE?
Off et sous off? Calibre?

Merci pour infos

Invité
Invité


Revenir en haut Aller en bas

Re: Pistolet automatique de 9 mm modèle 1950

Message par olivier le Mar 1 Déc - 6:23

BZH a écrit:Tite question: le MAC 50, excellente arme, mais quelle est l'arme de point actuellement en dotation dans l'armée et LE?
Off et sous off? Calibre?

Merci pour infos
saluty bzh relie l'article ses marqué
pas bien réveillé ce matin? [Vous devez être inscrit et connecté pour voir cette image] [Vous devez être inscrit et connecté pour voir cette image] [Vous devez être inscrit et connecté pour voir cette image]
avatar
olivier
Admin
Admin

Localisation : 34
Messages : 3867
Date d'inscription : 10/11/2009
Age : 52

Revenir en haut Aller en bas

Re: Pistolet automatique de 9 mm modèle 1950

Message par Admin le Mar 1 Déc - 6:44

oui mais ce qui est intéréssent c'est qu'il était en dotation dans les troupes de Légio-Para-Colo [Vous devez être inscrit et connecté pour voir cette image] comme ici sur la photo de l'Indo avec des Légios

[Vous devez être inscrit et connecté pour voir cette image]
avatar
Admin
Admin
Admin

Localisation : Roux
Messages : 4458
Date d'inscription : 10/11/2009

http://patrianostra.forum-actif.eu

Revenir en haut Aller en bas

Re: Pistolet automatique de 9 mm modèle 1950

Message par olivier le Mar 1 Déc - 7:04

BZH a écrit:Euh, salut olivier, mais je demandais pour l'armée, régulière et LE.

pour la police, je peux te dire que ça a été le foutour depuis toujours.
Comme dit Lafleur, jadis j'ai vu des UNIC 6.35

Puis HERSTAL 7,65 canon court ou long (Belge)

MAC 50 (mon préféré de loin) peut être porté dans la ceinture du pantalon= discrétion

quelques Revolvers Smith et Wesson en 38
MANURHIN 357. mauvaise tenue en main à mon avis
Et de par leur forme, obligation d'avoir un étuit= pas discret

Beaucoup de policiers s'achètent des SIG ou Glock à titre perso.

Mais le Mac 50 est une très bonne arme, on fait de bons cartons, et elle peut même être armée d'une seule main avec geste nerveux

Alors pour ma curiosité, ya t il une arme de poing réglementaire et unique dans la régulière et la LE?

Amitiés
ben le mac 50 pardi
entout cas dzns les année 80
avatar
olivier
Admin
Admin

Localisation : 34
Messages : 3867
Date d'inscription : 10/11/2009
Age : 52

Revenir en haut Aller en bas

Re: Pistolet automatique de 9 mm modèle 1950

Message par Invité le Sam 9 Jan - 22:18

Pistolet automatique de 9 mm modèle 1950

par BAD BOY Aujourd'hui à 21:39



CARACTERISTIQUES NUMERIQUES

Classification : Arme de poing

Subdivision : Pistolet automatique Pistolet automatique

Utilisation : Combat raproché

Canon : Rayé, chambre pour étui cylindrique

Système moteur : Arme semi automatiaue, action directe de la veine gazeuse sur la culasse, court recul du canon, tir en simpe action uniquement

Système de fermeture : Classe calée à vérrou fixe

Alimentation : Chargement simple par chargeur amovible à pile unique, indépendant de l'arme,introduction directe

Système de détente : Par barette et gachette, mécanisme à séparateur

Système de percussion : Percussion circulaire, percuteur appuyé, marteu apparent, armé culasse fermée

Extraction : Extracteur à action normale, axé et poussé par un ressort

Ejection : Ejecteur projetant, fixe, poté par le support de mécanisme (platine)

Sécurités : Au vérrouillage par séparateur

Suretés : Automatique : sureté du chargeur, rebondissement du marteau

Appareils de pointage : Non automatique : cran de sureté du marteau, levier de sûreté

Accéssoires à la puissance de feu : Arrêt du tir culasse ouverte en fin dechargeur, indicateur de chargement, platine amovible



RENSEIGNEMENTS NUMERIQUES

Longueur de l'arme : 195 mm

Longueur du canon : 111mm

Longueur de la ligne de mire : 155 mm

Hauteur : 135 mm

Poids à vide : 0,860 Kg

Poids chargé : 1,047 Kg

Contenance du magasin : 9 cartouches

Calibre : 9 mm

Munition : 9 x 19 dit 9 parabelum

Rayure : 4 à gauche au pas de 270 mm

Vitesse initiale (Vo) : 315 m/s

Energie initiale (Eo) : 49 Kgm

Vitesse pratique de tir : 18 coups/min

Portée pratique : 50 m

Pénétration : 15 cm de sapin à 25 m




Invité
Invité


Revenir en haut Aller en bas

Re: Pistolet automatique de 9 mm modèle 1950

Message par Invité le Sam 9 Jan - 22:27

merci pour ces images

Invité
Invité
