4 X 4 DODGE WC 52

Message par Invité le Mar 1 Déc - 10:25

4 X 4 DODGE WC 52




Dans les années 1930, les Etats Unis motorisent leur armée. L'US Army commande alors une camionnette tactique de 750kg pour compléter sa gamme de véhicule. En 1938, le Quartermaster Corps livre un cahier des charges portant sur une camionnette tactique de 500kg seulement. Dodge produira alors le T202 (4640 exemplaires) auquel succèdent le T207 (31 946 exemplaires), le T211 (19 709 exemplaires), le T215 (29 023 exemplaires). En 1942, la charge utile est porté à 750kg et le véhicule prends la désignation de T214 que l'on connaîtra plus sous le nom de Weapon Carrier 51. Après son apparition en 1942, la version WC (Weapon Carrier) ne connut que deux alternatives avec la version canadienne et la version WC52. Cette dernière se distinguait de la version WC51 par l'apparition d'un treuil avant "Braden MU2" pouvant developper une puissance de 2.270 tonnes. Quant à la version canadienne, elle se démarquait par son moteur D3, un peu plus puissant que celui utilisé par les américains. Cette version canadienne était désigné D3/4APT-T. Le dodge WC51 se présente sous un aspect massif de par sa largeur de 2.10m combiné à une longueur avoisinant les 4.50m. Sa hauteur était de 2.15m et le poids à vide de l'engin atteignait les 2.260 tonnes. L'ensemble était entraîné par un moteur 6 cylindres en ligne "Dodge T214" de 3772cm de 92ch. Avec son réservoir de 116l, le dodge WC51 avait une autonomie d'environ 400km. Le premier usage du WC 51 fut, comme son nom l'indique, le transport de munition mais grâce à l'ajout de banquette à l'arrière, il pouvait transporter un groupe de combat soit 8 hommes en armes. C'est d'ailleurs l'évolution du groupe de combat qui donnera lieu à une version 6x6 du Dodge : la version WC62/WC63. Le châssis du Dodge WC51 donna lieu à diverses autres versions tels les versions de dépannage, radio ou encore cinématographie. Le Dodge 51/WC52 fut extrême apprécié des soldats qui lui donnèrent le surnom de Big Brothers ou Beep (contraction de Big Jeep). Ils appréciaient en lui sa robustesse et son agilité. Il fut produit à 255 193 exemplaires et sa production s'arrêta avec la guerre. Néanmoins, il servit dans d'autres conflits puis il connut un important usage civil jusque dans les années 1980.
caractéristiques techniques :
MOTEUR :

* Type Dodge T214* Nombre de cylindres : 6 en ligne
* Alésage et course : 82,55 X 117,48 mm
* Cylindrée : 3,8 Litres
* Taux de compression : 6,7 à 1
* Vitesse au régulateur : 3 200 t/m
* Puissance au frein 93,28 CV à 3200 t/m ; 55,20 CV à 1 600 t/m
* Puissance ( S.A.E.): 25,70 CV
DISTRIBUTION :
* Jeu de calage ( à froid ) : 0,356 mm ( 0,014 ¨)
* O.A : 12° ou 1,544 mm ( 0,0608¨) avant P.M.H.
* F.A : 44° après P.M.H.
* O.E : 50° avant P.M.H.
* F.E : 6° ou 0,39mm après P.M.H ou ( 0,0153¨) après P.M.H.
* Jeu de marche ( à chaud ):
-------Admission : 0,20 mm
-------Echappement : 0,25 mm
CARBURATEUR :
* Zénith , série 29, à cuve concentrique
* Carburateurs adaptables:
---Zénith type EXR 32
---Solex type 40 RAIP
ALLUMAGE :
* Ordre d'allumage : 1-5-3-6-2-4
* Calage du distributeur: 2° avant P.M.H.
* L'avance est automatique
* Ecartement des électrodes : 0,64 mm ( 0,025¨)
* Ecartement du rupteur : 0,5 mm (0,020¨)
EMBRAYAGE :
* Epaisseur garniture : 3,18mm
* Diamètre extérieur: 254 mm
* Diamètre intérieur: 152,4mm
BOITE :
* Boite de vitesse :
--1ère :6,40
--2ème :3,09
--3ème :1,69
--4ème :1
--Arrière :7,82
* Boite auxiliaire (4X4):
--sans démultiplication
* Ponts : 1,5 à 1
FREINS :
* Freins au pied :
--Diamètre des tambours : 358,8mm
--Longueur garniture : 368,3mm
--Largeur garniture : 44,5mm
--Epaiseur garniture : 6,4mm
* Frein à main :
--Diamètre du tambour : 198,4mm
--Longueur garniture : 610,6mm
--Largeur garniture : 50,8mm
--Epaiseur garniture : 6,4mm
CAPACITE :
* Huile :
--Carter moteur: 4,75 litres
--Boite de vitesse: 3,55 litres
--Boite auxiliaire 1,9 litres
--Ponts : 2,13 litres
--Direction : 0,35 litres
--Frein :
--Filtre à air : 0,95 litres
* Essence:
--Réservoir d'essence : 112 litres
* Eau :
--Système de refroidissement : 16 litres
CARACTERISTIQUES GENERALES :
* Voie int./ext. : 1,37m/1,92m
* Longuer : 4,48m
* Largeur : 2,10m
* Hauteur bâché : 2,17m
* Hauteur réduite : 1,71m
* Empattement : 2,49m
* Poids à vide : 2 700Kg
* Charge utile : 800Kg
ROUES :
* Jante : 16 X 6,50
* Pneu : 9,00 X 16-8
* Pression de gonflage : 2,8 Kg
* Angle de braquage : 28° ( 0 à +1° )



Invité
Invité


Revenir en haut Aller en bas

Re: 4 X 4 DODGE WC 52

Message par Invité le Mar 1 Déc - 10:34

3 types de bâches :

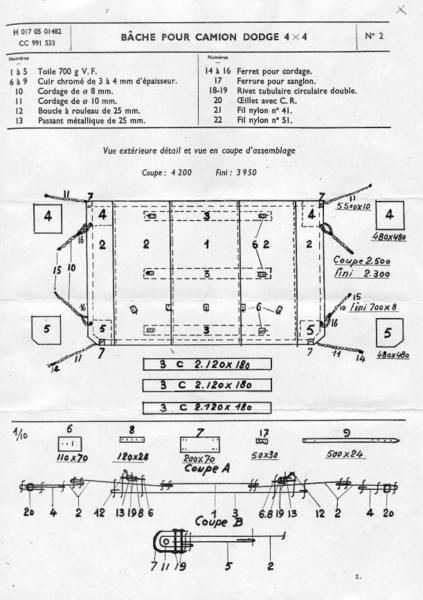

1 bâche tunnel

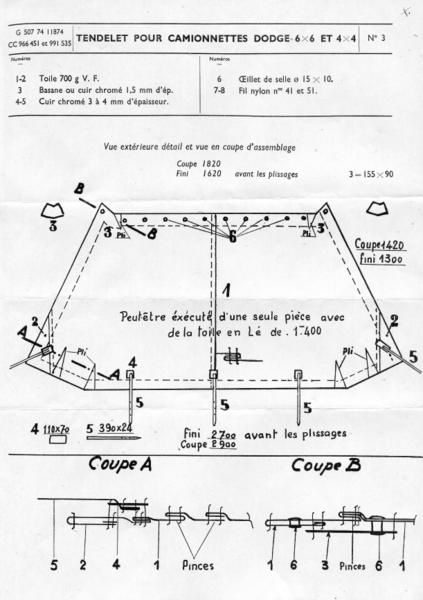

1 tendelet (valable aussi pour les WC-62 et WC-63)

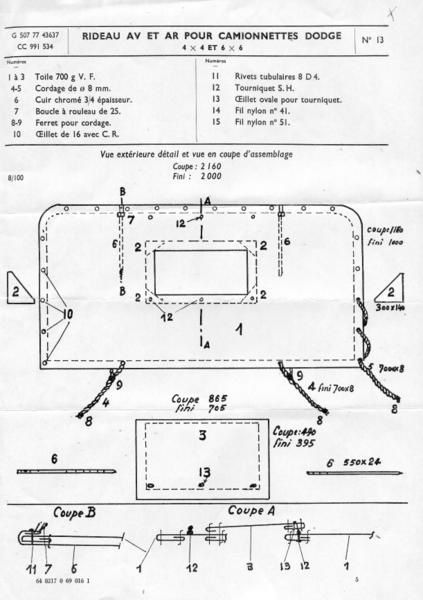

2 rideaux (valables aussi pour les WC-62 et WC-63).


Invité
Invité


Revenir en haut Aller en bas

Re: 4 X 4 DODGE WC 52

Message par Invité le Mar 1 Déc - 10:40


Invité
Invité


Revenir en haut Aller en bas

Re: 4 X 4 DODGE WC 52

Message par Invité le Mar 1 Déc - 10:44




Invité
Invité


Revenir en haut Aller en bas

Re: 4 X 4 DODGE WC 52

Message par Invité le Mar 1 Déc - 10:50


Invité
Invité


Revenir en haut Aller en bas

Re: 4 X 4 DODGE WC 52

Message par Admin le Mar 1 Déc - 11:52

[Vous devez être inscrit et connecté pour voir cette image] [Vous devez être inscrit et connecté pour voir cette image]
avatar
Admin
Admin
Admin

Localisation : Roux
Messages : 4458
Date d'inscription : 10/11/2009

http://patrianostra.forum-actif.eu

Revenir en haut Aller en bas

Re: 4 X 4 DODGE WC 52

Message par olivier le Mar 1 Déc - 12:48

certain on fini chez les sapeur pompiers pour la lutte contre les incendie de forets
merci a vous deux [Vous devez être inscrit et connecté pour voir cette image]
